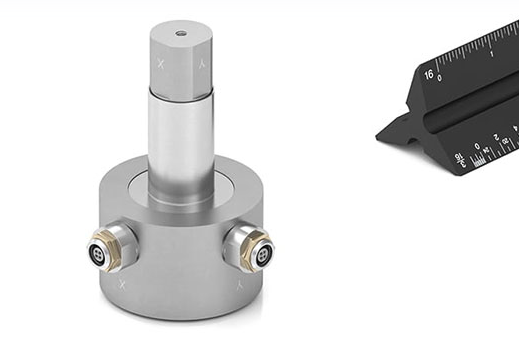

在工業自動化、機械制造、航空航天等領域，力傳感器作為精準測量力的核心元件，其接線方式與安裝規范直接影響測量精度與設備穩定性。然而，面對復雜的接線規則與嚴苛的安裝要求，許多從業者常因操作不當導致傳感器性能下降甚至損壞。本文將系統梳理力傳感器的接線方式，并深度解析安裝過程中的關鍵注意事項，助力用戶實現高效、精準的力測量。

一、力傳感器接線方式全解析

力傳感器的接線方式需根據其輸出信號類型、供電需求及應用場景綜合選擇，常見類型包括兩線制、三線制、四線制及特殊接口設計。

1. 兩線制接線：極簡設計，適用特定場景

兩線制接線將電源正極與信號線合并為一根導線，另一根導線連接電源負極并作為信號回路。這種設計結構簡單，但存在顯著局限性：傳感器需持續消耗電能以維持信號傳輸，且信號易受電源波動干擾，僅適用于短距離、低精度測量場景，如簡易壓力監測系統。

2. 三線制接線：平衡精度與成本

三線制在兩線制基礎上增加獨立接地線，將電源回路與信號回路分離。這種設計有效降低電源噪聲對信號的影響，提升測量穩定性，同時保持較低的布線成本。三線制廣泛應用于工業稱重、液壓系統壓力監測等中等精度需求場景。

3. 四線制接線：高精度測量的首選

四線制傳感器配備獨立電源輸入端與信號輸出端，徹底隔離供電電路與測量電路。其優勢在于：消除導線電阻對測量結果的影響，支持長距離傳輸；信號輸出端可配置電壓或電流模式，適配多種數據采集系統。四線制常見于航空航天結構應力測試、精密機械加工力反饋等高精度領域。

4. 特殊接口設計：應對復雜需求

部分力傳感器采用定制化接口，如集成溫度補償模塊、多通道信號輸出或無線傳輸功能。此類傳感器需嚴格遵循制造商提供的接線圖，確保各功能模塊正確連接。例如，某些多軸力傳感器需通過專用連接器實現多維度力信號同步采集。

二、力傳感器安裝關鍵注意事項

正確的安裝方式是保障傳感器性能的核心，需從環境適配、機械固定、電氣連接三方面綜合考量。

1. 環境適配：規避干擾源

溫度控制：避免將傳感器安裝于熱源附近或陽光直射區域，防止材料熱膨脹導致測量誤差。

濕度管理：在潮濕環境中，需選用密封型傳感器或加裝防護罩，防止內部電路短路。

電磁屏蔽：遠離強磁場設備（如電機、變壓器），或采用屏蔽電纜減少電磁干擾。

2. 機械固定：確保受力方向精準

受力點對齊：傳感器安裝面需與被測力方向垂直，避免偏載或側向力導致彈性體變形。

剛性支撐：使用高強度支架固定傳感器，防止振動或沖擊引發測量波動。例如，在風洞實驗中，傳感器需通過剛性夾具固定于測試段，以準確捕捉氣流對模型的沖擊力。

水平校準：多傳感器協同測量時，需通過激光水平儀調整安裝面，確保各傳感器處于同一基準平面。

3. 電氣連接：保障信號完整性

線纜選擇：根據傳輸距離選用屏蔽電纜，短距離傳輸可選用普通多芯線，長距離或強干擾環境需采用雙絞屏蔽線。

接地規范：信號地與電源地需獨立連接，避免地環路干擾。例如，在汽車底盤力測試中，傳感器信號地需與車載ECU地隔離，防止發動機噪聲耦合至測量信號。

接頭處理：焊接接頭需采用無鉛焊錫，并涂抹絕緣膠防止氧化；壓接接頭需使用專用端子，確保接觸電阻穩定。

三、總結與延伸問答

力傳感器的接線方式與安裝規范是保障測量精度的基石。從兩線制的極簡設計到四線制的高精度隔離，從環境適配到機械固定，每一環節均需嚴格遵循技術規范。未來，隨著物聯網技術的發展，力傳感器將向智能化、無線化方向演進，但基礎的接線與安裝原理仍將是從業者需掌握的核心技能。

延伸問答

Q1：四線制傳感器能否直接替換三線制傳感器？

A：不可直接替換。四線制傳感器需獨立供電與信號傳輸，若接入三線制系統，需額外配置信號隔離模塊或改用兼容接口的傳感器。

Q2：傳感器安裝后出現零點漂移，可能是什么原因？

A：可能原因包括：安裝面未調平導致彈性體預應力、環境溫度變化引發材料形變、電纜接地不良引入干擾。需逐一排查并重新校準。

Q3：如何判斷傳感器接線是否正確？

A：可通過以下步驟驗證：檢查電源極性是否與標識一致；使用萬用表測量信號線與接地線間電壓，確認無短路或斷路；通電后觀察數據采集系統顯示值是否在合理范圍內。

Q4：多傳感器并聯使用時需注意什么？

A：需確保各傳感器量程、靈敏度一致；信號線需采用同軸電纜或雙絞線減少串擾；并聯后需重新標定系統總精度，避免單個傳感器誤差累積。

Q5：傳感器長期閑置后再次使用前需做什么準備？

A：需進行外觀檢查（線纜破損、接頭氧化）、功能測試（零點與量程校準）、環境適應性測試（模擬工作溫度與濕度條件），確保傳感器性能恢復至最佳狀態。
