核心要點速覽

拉力傳感器通過應變片式與壓電式兩種技術路徑實現力-電信號轉換。應變片式依賴金屬電阻應變效應，通過惠斯通電橋實現靜態至中低頻動態測量；壓電式基于晶體壓電效應，專攻高頻動態力場，但需電荷放大器解決電荷泄漏問題。兩種技術各有適用場景，需根據測量需求選擇。

為什么拉力傳感器需要兩種技術路線？

在工業自動化與精密測量領域，拉力傳感器的應用場景呈現極端分化：汽車制造中螺栓擰緊需精確控制靜態扭矩，而航空發動機燃燒室則需捕捉毫秒級壓力波動。這種需求差異驅動了傳感器技術的分化——應變片式與壓電式分別成為靜態測量與動態測量的標桿。

應變片式：靜態力場的"精密天平"

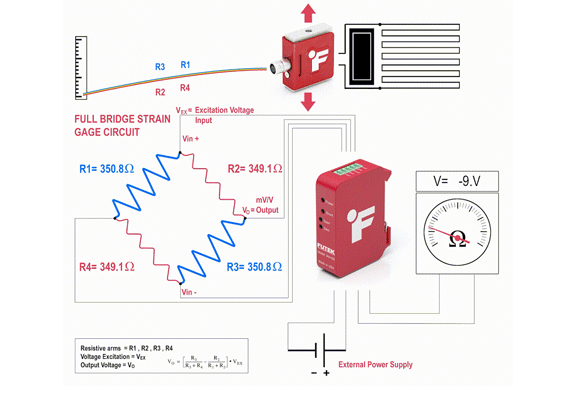

核心原理：當金屬箔應變片（厚度約6微米）隨彈性體發生形變時，其電阻值變化率與應變呈線性關系。通過惠斯通電橋電路，4個應變片組成的差動橋路可將電阻變化轉換為電壓信號，實現力值解算。

技術特征：

溫度補償機制：采用自動溫度補償應變片，通過橋路設計消除金屬熱膨脹系數差異導致的零點漂移

結構多樣性：S型傳感器適用于中小量程（5kg-20t），板環型可承受惡劣工況下的千噸級載荷

信號穩定性：靜態測量時輸出電壓波動小于0.01%FS，滿足工業稱重系統對重復性的嚴苛要求

壓電式：動態力場的"高速攝像機"

核心原理：鋯鈦酸鉛陶瓷等壓電材料在受力時產生極化電荷，電荷量與作用力變化率成正比。其本質是機械能到電能的瞬時轉換，響應時間可達微秒級。

技術特征：

高頻響應能力：固有頻率普遍超過20kHz，可捕捉爆炸沖擊波等瞬態過程

預緊結構優化：層疊式晶片通過預緊螺栓施加初始壓力，確保力傳遞效率的同時提升諧振頻率

環境適應性：采用陶瓷封裝與密封設計，可在800℃高溫及強電磁干擾環境下穩定工作

技術瓶頸與突破方向

應變片式的"阿喀琉斯之踵"

非線性誤差：當應變超過3000με時，金屬晶格畸變導致電阻-應變曲線偏離線性。解決方案包括采用半導體應變片（應變系數達100以上）或開發分段線性補償算法。

溫度漂移：彈性體與應變片的熱膨脹系數差異在-40℃至85℃溫區內可產生0.3%FS的測量誤差。現代傳感器通過數字補償芯片實現實時校準，將溫度影響降至0.01%FS/10℃。

壓電式的"電荷困境"

電荷泄漏：壓電材料絕緣電阻有限（約1013Ω），導致電荷在1秒內衰減30%。電荷放大器通過提高輸入阻抗（>101?Ω）延長信號保持時間，但引入額外噪聲。

低頻失效：當測量頻率低于1Hz時，電荷積累不足導致信噪比惡化。改進方案包括采用積分型電荷放大器或復合壓電材料（如PVDF薄膜）。

技術融合：下一代傳感器的可能性

在生物醫療領域，MEMS壓電薄膜與納米應變片的集成正在催生新型復合傳感器。例如，智能假肢關節通過壓電陣列捕捉觸覺沖擊，同時利用應變片監測持續壓力，實現動態與靜態力的同步感知。這種技術融合需解決信號耦合、交叉干擾等工程難題，但已展現出突破單一技術局限的潛力。

常見問題解答

Q1：壓電式傳感器能否用于靜態稱重？

A：受電荷泄漏限制，壓電式傳感器難以直接測量靜態力。需配合積分電路或采用復合壓電材料延長信號保持時間，但精度仍低于專用靜態傳感器。

Q2：應變片傳感器如何應對高溫環境？

A：通過選用鎳鉻合金等高溫應變片材料，配合真空封裝或氣冷結構，可將工作溫度上限提升至350℃。更高溫度需采用光纖光柵等非接觸式測量技術。

Q3：兩種傳感器在振動測量中的差異？

A：壓電式傳感器可捕捉20kHz以上的高頻振動，適合軸承故障診斷；應變片式傳感器頻響通常低于1kHz，但可通過動態補償擴展至5kHz，適用于低頻振動監測。

Q4：傳感器選型時如何平衡成本與性能？

A：靜態測量場景優先選擇應變片式傳感器，其成本僅為壓電式的1/3；動態測量需根據頻率范圍選擇：1kHz以下采用應變片式，1kHz以上必須選用壓電式。

Q5：未來傳感器技術將如何發展？

A：智能化與集成化是主流趨勢，包括內置數字信號處理器（DSP）的智能傳感器、多物理量融合的復合傳感器，以及基于AI算法的自適應補償技術。

本文總結

拉力傳感器的技術演進始終圍繞"測量需求-物理原理-工程實現"的三角關系展開。應變片式與壓電式傳感器通過差異化技術路徑，分別攻克了靜態測量精度與動態響應速度的難題。隨著新材料與信號處理技術的發展，兩種技術的邊界正在模糊，但基于壓電效應與應變效應的物理本質差異，仍將使其在可預見的未來保持技術分野。工程師需深入理解測量場景的動態特性、環境條件與精度要求，方能在技術選型中做出最優決策。
