在工業自動化與新能源技術高速發展的背景下，電機性能測試的精度要求已從“可用”升級為“精準可控”。傳統測試方法依賴人工記錄與分立儀表，存在數據延遲、同步性差等缺陷，而扭矩傳感器的引入，通過實時采集扭矩、轉速等核心參數，為電機性能評估提供了數字化解決方案。本文將從技術原理、應用場景與實操方法三個維度，解析扭矩傳感器在電機測試中的核心價值。

一、電機測試的“痛點”：為何需要扭矩傳感器？

電機性能測試需同時獲取扭矩、轉速、功率等參數，但傳統測試面臨三大難題：

動態響應滯后：電機啟動、變速過程中，扭矩瞬態變化快，人工記錄易丟失關鍵數據；

多參數同步難：電壓、電流、扭矩需同步采集，分立儀表難以實現時間對齊；

故障診斷低效：軸承磨損、轉子不平衡等故障初期僅表現為扭矩波動，傳統方法難以捕捉。

案例：某風電設備制造商曾因未實時監測齒輪箱扭矩，導致軸承疲勞斷裂，維修成本超百萬元。引入扭矩傳感器后，通過監測扭矩波動幅度，提前3個月預警故障，避免了非計劃停機。

二、扭矩傳感器的工作原理：從形變到電信號的轉化

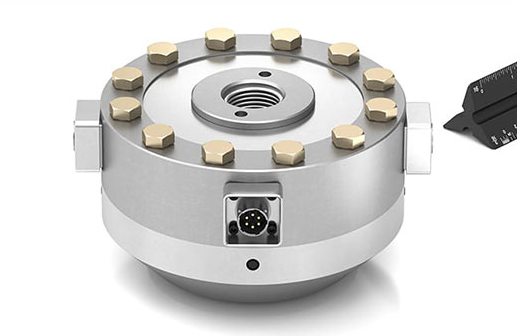

扭矩傳感器的核心在于將機械扭矩轉化為可測量的電信號，主流技術路線包括：

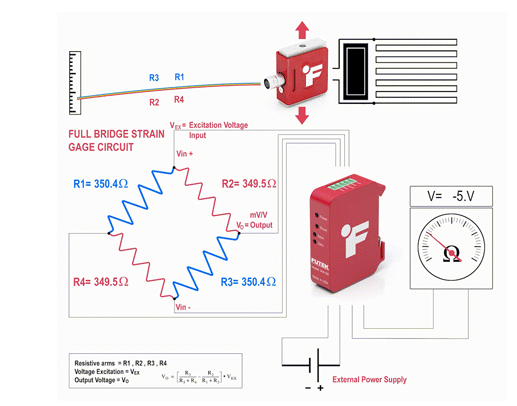

應變片式：彈性軸受扭時產生剪切應變，粘貼的應變片阻值變化，通過惠斯通電橋輸出與扭矩成正比的電壓信號。

相位差式：在傳動軸兩端安裝齒輪盤，扭矩使軸產生扭轉變形，導致兩齒輪相位差，電磁傳感器捕捉相位差并計算扭矩。

磁彈性式：鐵磁材料在應力作用下磁導率變化，檢測線圈感應磁場變化，輸出與扭矩相關的電壓信號。

技術對比：

應變片式精度高（±0.1%FS），適用于靜態與動態測試；

相位差式非接觸測量，適合高速旋轉軸；

磁彈性式抗電磁干擾強，適用于重載工業場景。

三、扭矩傳感器在電機測試中的四大應用場景

1. 動態性能測試：繪制扭矩-轉速曲線

通過聯軸器將傳感器串聯于電機與負載之間，實時采集扭矩與轉速數據，生成扭矩-轉速曲線。

操作要點：

傳感器量程選擇遵循“三五原則”：1N·m以內測試范圍不小于量程1/3，1N·m以上不小于1/5；

使用功率分析儀同步采集電參數，避免瞬態數據丟失。

2. 故障診斷：通過扭矩波動定位問題

電機故障（如軸承磨損、氣隙不均）會導致扭矩波動。傳感器采集的扭矩數據經頻譜分析，可識別故障特征頻率。

案例：某電動汽車電機測試中，扭矩傳感器檢測到2倍頻波動，結合振動分析確診轉子動不平衡，修復后效率提升5%。

3. 調速控制：閉環反饋實現精準控制

在變頻調速系統中，傳感器實時反饋扭矩與轉速，控制系統通過調節輸入電壓實現閉環控制。

技術優勢：

調速精度達±0.1%，響應時間<10ms；

避免過載運行，延長電機壽命。

四、實操指南：扭矩傳感器的安裝與數據采集

1. 機械安裝

對中要求：傳感器軸與電機、負載軸同軸度≤0.05mm，否則引入附加彎矩；

聯軸器選擇：彈性聯軸器可補償軸向偏移，膜片聯軸器適合高速場景。

2. 電氣連接

傳感器輸出信號（如0-5V、4-20mA）需接入數據采集卡或功率分析儀；

避免長距離傳輸，信號線使用屏蔽雙絞線。

3. 數據采集與處理

采樣頻率≥10kHz，捕捉瞬態峰值；

使用濾波算法（如移動平均）消除噪聲。

問答列表

Q1：扭矩傳感器能否用于變頻電機測試？

A：可以，但需選擇抗電磁干擾能力強的磁彈性式或光纖式傳感器，并確保信號線遠離變頻器輸出電纜。

Q2：如何判斷傳感器測量數據異常？

A：對比歷史數據，若扭矩波動幅度超過額定值的5%，或出現非周期性尖峰，可能為故障前兆。

Q3：傳感器量程選大了會影響精度嗎？

A：會，量程過大導致小扭矩測量時信號分辨率低，建議遵循“三五原則”選擇量程。

Q4：動態測試與靜態測試的區別是什么？

A：動態測試捕捉瞬態變化（如啟動、制動），需高采樣頻率；靜態測試測量穩態值，對響應速度要求低。

Q5：傳感器需要定期校準嗎？

A：需要，建議每12個月校準一次，校準設備需具備國家計量認證。

本文總結

扭矩傳感器通過將機械扭矩轉化為電信號，為電機性能測試提供了高精度、實時化的解決方案。從動態性能評估到故障診斷，從調速控制到能效分析，其應用覆蓋了電機研發與生產的全生命周期。掌握傳感器的選型、安裝與數據處理方法，是提升電機測試效率與可靠性的關鍵。
