軸承負載測量

滾動軸承的主要目的是限制旋轉系統，同時減少摩擦對旋轉的影響。它們是電機和渦輪機等旋轉機器的關鍵部件，軸承故障是造成高昂成本的主要原因。軸承故障可能是災難性的，并導致重大停機和維護成本，尤其是對于維修服務有限的設備。軸承負載測量對于防止故障至關重要，因為它提供了軸承系統正在經歷的對外部力的反應負載數據。測量機器中外部負載引起的反應軸承力，可以精確指示軸承的軸向和徑向加載量。軸承施加的外部力可以使用負載單元、扭矩和推力傳感器進行測量，并幫助工程師更好地設計和規范軸承，甚至對設備進行設計更改，以避免軸承過載和早期故障。測量負載的另一個好處是能夠實時監控。連續記錄軸承推力負載（又名軸向負載）和徑向負載，使工程師能夠檢測和觸發超載的合力，以及驅動聯鎖環，以確保機器和整個操作的安全。

詳細介紹

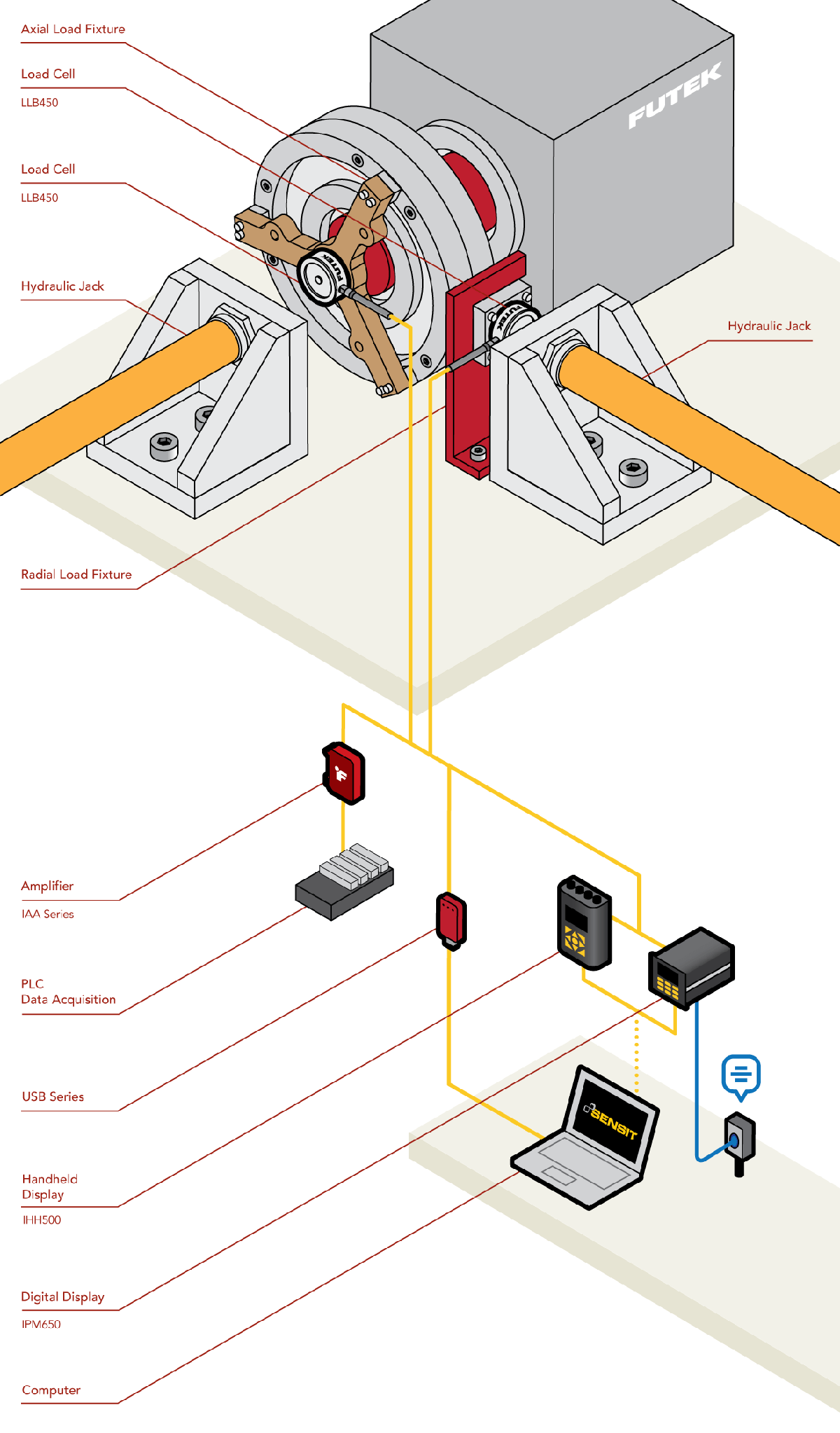

1、FUTEK 的 LLB450 按鈕式負載測力傳感器安裝在負載夾具和液壓千斤頂之間，以測量軸向和徑向負載。

2、當軸承旋轉時，外部負載以徑向和軸向方式應用于滾動元件軸承。

3、力傳感器捕獲實時軸向和徑向力，并傳送到放大器進行信號調理。

4、然后，USB 數據采集模塊與 PC 或臺式軟件進行通信，以便實時數據可視化、記錄和分析。

5、外部 DAQ 也可用于收集和存儲軸承操作數據。

產品使用

兩個 LLB450按鈕式力傳感器與 FUTEK 的 IAA 系列模擬放大器或 USB 數據采集模塊配對。

	LLB450 力傳感器		IHH500 便攜式應變測試測量儀表

	IPM650 嵌入式數字顯示儀表		IAA 系列應變放大器

	USB 系列高分辨率數據采集模塊
