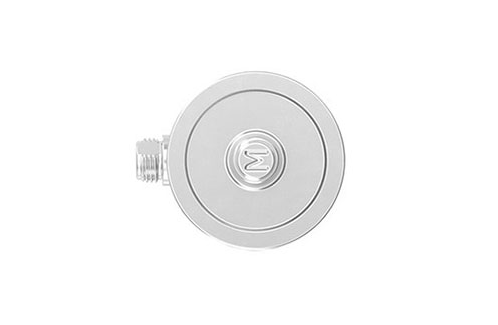

在工業自動化、材料測試、航空航天等精密測量場景中，拉力傳感器作為核心感知元件，其信號穩定性直接決定系統可靠性。當測試數據出現隨機波動、零點漂移或非線性誤差時，不僅影響實驗結果，更可能引發設備連鎖故障。本文將從故障溯源、診斷邏輯到修復方案，系統拆解信號不穩定問題的全鏈條解決方案。

一、信號不穩定：四大核心誘因與表現特征

1. 電源系統擾動

電壓波動超過±5%時，傳感器內部惠斯通電橋的激勵電壓失衡，導致輸出信號產生周期性跳變。典型表現為：空載時信號緩慢漂移，加載瞬間數值突變后回落。

2. 機械連接缺陷

傳感器與加載裝置的剛性連接失效時，微小振動即會引發信號波動。常見于：

螺紋連接松動導致接觸電阻變化

彈性體與外殼間隙過大引發機械共振

電纜固定不當產生周期性應力

3. 環境因素耦合

溫度每變化10℃，應變片電阻值偏移約0.3%，導致零點溫漂。濕度超過85%RH時，PCB板吸潮引發絕緣電阻下降，信號出現低頻噪聲。

4. 電子元件老化

使用超5年的傳感器，其調理芯片的參考電壓源漂移可達2%，運算放大器增益誤差超過1%，直接導致輸出信號非線性失真。

二、三維診斷模型：從現象到根源的精準定位

步驟1：信號波形分析

使用示波器采集傳感器輸出信號，通過頻譜分析區分故障類型：

10Hz以下低頻波動：環境溫漂或電源紋波

100Hz-1kHz中頻噪聲：機械振動耦合

1kHz以上高頻尖峰：電磁干擾

步驟2：物理連接檢查

采用“三軸定位法”驗證安裝狀態：

水平度：使用激光水準儀檢測傳感器軸線與加載方向偏差≤0.5°

垂直度：通過百分表測量傳感器端面跳動量≤0.02mm

剛度：用模態分析儀確認系統固有頻率遠離工作頻率

步驟3：環境參數監測

部署溫濕度傳感器與振動傳感器，構建動態補償模型：

溫度補償：采用二階多項式擬合零點漂移曲線

振動隔離：在傳感器底座加裝硅膠減震墊，衰減10-500Hz振動能量

三、分場景修復方案：從應急處理到根本解決

場景1：電源紋波超標

應急處理：在傳感器供電端并聯0.1μF陶瓷電容+10μF鉭電容，抑制高頻噪聲

根治方案：更換線性穩壓電源，確保輸出紋波<5mVpp

場景2：機械連接松動

修復流程：

拆卸傳感器，清潔螺紋并涂抹導電銀漆

使用扭矩扳手按規格緊固（M12螺紋建議扭矩55-60N·m）

在連接面加裝防松墊圈，進行振動臺測試（加速度2g，頻率10-2000Hz）

場景3：溫濕度耦合干擾

防護措施：

溫度控制：在傳感器外殼加裝半導體制冷片，維持工作溫度25±2℃

濕度隔離：采用三防涂層（IP67防護等級）保護PCB板

電磁屏蔽：使用鍍鋅鋼外殼，接地電阻<0.1Ω

場景4：元件性能衰減

檢測標準：

應變片阻值偏差>0.5%需更換

調理芯片靜態工作電流偏離標稱值10%以上需替換

電纜絕緣電阻<500MΩ時重新焊接

四、預防性維護體系構建

周期校準：每6個月進行全量程三點校準（空載、50%FS、滿量程）

連接點監測：在關鍵電氣接口部署微電阻測試儀，實時監控接觸狀態

環境日志：記錄工作溫度、濕度、振動加速度等參數，建立故障預警模型

常見問題解答（FAQ）

Q1：傳感器信號波動是否必然需要更換？

A：非必然。若波動幅度<0.5%FS且重復性良好，可通過軟件濾波（如移動平均算法）抑制噪聲；若波動伴隨零點漂移超差，需優先檢查溫濕度環境。

Q2：如何判斷是傳感器故障還是采集系統問題？

A：采用“替換法”驗證：將待測傳感器與已知良好傳感器并聯接入同一采集通道，若故障現象轉移，則原傳感器損壞；若現象依舊，需檢查采集卡接地與ADC參考電壓。

Q3：機械振動導致信號失真如何解決？

A：從三個維度優化：

結構剛化：增加傳感器安裝支架的截面慣性矩

阻尼匹配：選用自然頻率與激勵頻率錯開的減震材料

信號處理：在采集端添加低通濾波器（截止頻率設為工作頻率的1/3）

本文總結

拉力傳感器信號不穩定問題需通過“電源-機械-環境-電子”四維模型系統診斷，結合信號分析、物理檢測與環境監控手段定位根源。修復方案應遵循“先隔離后修復”原則，優先采用無損處理（如緊固連接、環境控制），必要時進行元件更換。建立預防性維護體系可顯著降低故障率，保障測量系統長期穩定性。
