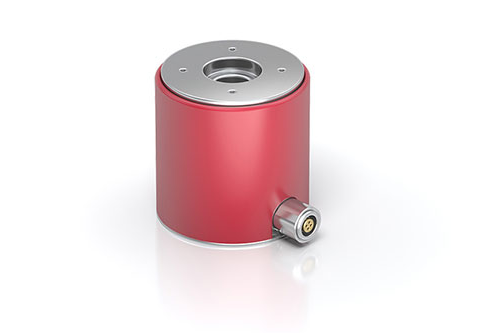

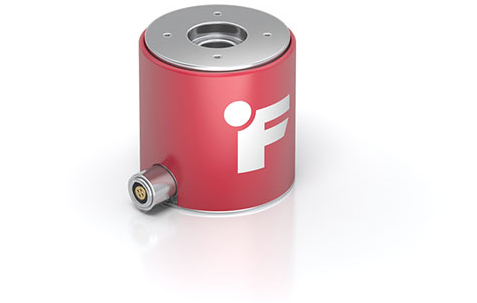

在工業自動化與精密制造領域，扭矩傳感器的測量精度直接影響設備運行的穩定性與安全性。從汽車發動機的功率測試到風力發電機組的傳動監控，扭矩數據的準確性是保障系統性能的核心要素。然而，傳感器在長期使用中易受溫度變化、機械磨損等因素影響，導致測量值偏離真實值。如何通過標準扭矩源實現科學校準，成為解決這一問題的關鍵。

一、校準痛點：誤差累積與溯源難題

問題表現

某風電企業曾因扭矩傳感器示值偏差導致齒輪箱過載，引發傳動軸斷裂事故。調查發現，傳感器在運行兩年后線性度誤差從初始的0.3%擴大至1.2%，而校準記錄顯示此前僅依賴簡易扭矩扳手進行“經驗式”校準，缺乏標準扭矩源的溯源支撐。

深層原因

環境干擾：溫度每升高10℃，應變片電阻變化約0.4%，導致輸出信號漂移；

安裝偏心：軸系對中誤差超過0.1mm時，彎矩干擾可達額定扭矩的2%；

溯源斷層：非標準扭矩源施加的力值無法追溯至國家基準，校準結果可信度低。

二、標準扭矩源：校準體系的基石

技術原理

標準扭矩源通過杠桿放大、液壓傳遞或電機加載等方式生成已知扭矩，其不確定度需控制在被校傳感器的1/3以下。例如，0.5級傳感器（誤差限±0.5%）應使用0.1級標準源（誤差限±0.1%）進行校準。

三、校準流程：從環境控制到誤差修正

1. 環境預處理

溫度控制：校準室溫度穩定在23℃±1℃，相對濕度≤65%；

隔振處理：采用空氣彈簧隔振臺，隔離頻率≤5Hz的振動干擾。

2. 機械安裝規范

同軸度校準：使用激光對中儀確保傳感器軸線與標準扭矩源軸線偏差≤0.02mm；

止口定位：法蘭式傳感器需保證定位面接觸面積≥80%，避免偏載。

3. 扭矩施加與數據采集

階梯加載法：按量程的0%、25%、50%、75%、100%分步施加扭矩，每個點穩定3分鐘后記錄輸出；

動態校準補充：對需模擬實際工況的傳感器，施加正弦波扭矩（頻率0.1-10Hz），同步采集輸入輸出信號。

4. 誤差分析與修正

線性度計算：通過最小二乘法擬合校準曲線，計算最大偏差與量程的比值；

滯后修正：比較加載與卸載過程的輸出差異，生成補償表嵌入傳感器固件。

四、典型場景：風電齒輪箱傳感器校準

案例背景

某2MW風電機組主傳動鏈扭矩傳感器量程為100kN·m，使用三年后輸出波動達±1.5%。

校準步驟

拆卸傳感器并運輸至計量實驗室；

安裝于液壓標準扭矩裝置，采用紅外測溫儀監控環境溫度；

施加0-100kN·m階梯扭矩，同步采集標準源示值與傳感器輸出（電壓/電流）；

發現50kN·m點線性誤差達1.2%，通過固件更新修正系數至0.998；

復校后誤差降至±0.3%，出具溯源至國家基準的校準證書。

問答列表

Q1：標準扭矩源的精度如何選擇？

A：應高于被校傳感器1-2個等級，例如校準0.5級傳感器需使用0.1級標準源。

Q2：校準周期多久合適？

A：建議每年至少一次，高強度使用場景可縮短至半年。

Q3：動態校準與靜態校準的區別？

A：靜態校準在穩態扭矩下進行，動態校準模擬變載荷工況，適用于振動環境傳感器。

Q4：校準環境溫度波動超標怎么辦？

A：暫停校準，待溫度穩定至規定范圍后重新開始，避免熱膨脹導致安裝偏心。

Q5：傳感器輸出異常波動可能由什么引起？

A：常見原因包括應變片脫膠、信號線接觸不良、標準扭矩源液壓系統泄漏。

本文總結

標準扭矩源是扭矩傳感器校準的核心工具，其精度、穩定性和溯源性直接決定校準結果的可信度。通過嚴格控制環境條件、規范機械安裝、采用階梯加載法及動態補償技術，可有效修正傳感器誤差，延長設備使用壽命。對于關鍵應用場景，建議結合第三方計量機構進行周期性溯源校準，構建完整的測量質量保證體系。
